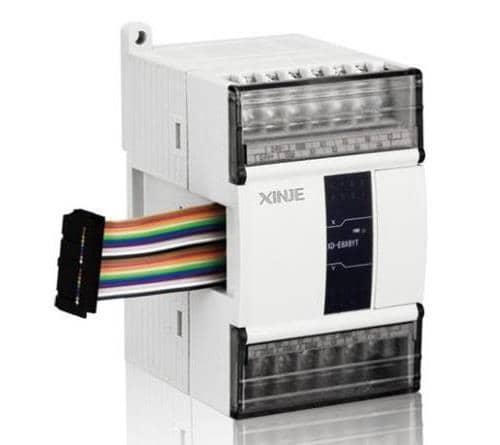

XD系列AD/PT/DA擴展模塊
XD系列PLC適配模擬量右擴展模塊；XD系列PLC一般可擴展10~16個模塊；電源規格：DC24V；16（14）位高精度模擬量輸入、10位高精度模擬量輸出
產品特點
型 號 | 功 能 |
XD-E2AD2PT2DA | 2通道16bit精度模擬量輸入（電流、電壓可選）； 2通道PT100溫度輸入； 2通道10bit精度模擬量輸出（電流、電壓可選） |
XD-E3AD4PT2DA | 3通道14bit精度電流輸入； 4通道PT100溫度輸入； 2通道10bit精度電壓輸出 |
XD系列PLC適配模擬量右擴展模塊
XD系列PLC一般可擴展10~16個模塊
電源規格：DC24V
16（14）位高精度模擬量輸入、10位高精度模擬量輸出
模擬量輸入類型：電壓、
電流可選
模擬量輸出類型：電壓、電流可選
命名規則
1： | 系列名稱 | XD |
2： | 指代擴展模塊 | E |
3： | 模擬量輸入點數 | 2、3 |
4： | 指代模擬量輸入 | AD |
5： | 溫度輸入點數 | 2、4 |
6： | 指代傳感器類型 | PT |
7： | 模擬量輸出點數 | 2 |
8： | 指代模擬量輸出 | DA |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |

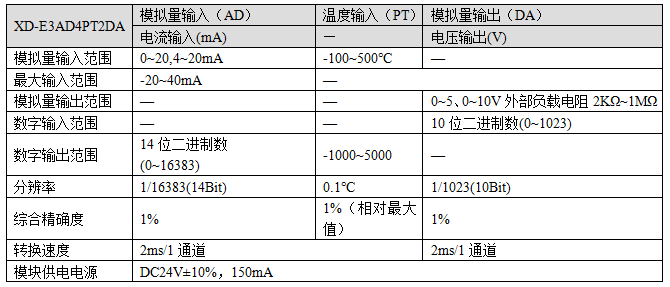

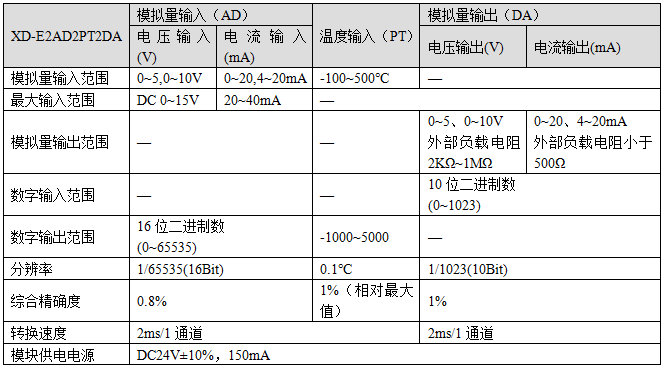

性能規格
外觀尺寸圖（單位：mm）
XD-E2AD2PT2DA
XD-E3AD4PT2DA
