產品特點
XDME系列以太網PLC，包含30、60點規格。
兼容XDM的所有功能，帶2個以太網口，支持以太網通訊
速度是XC系列的12倍，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：AC220V、DC24V
支持X-NET現場總線功能
支持高速計數（高達80KHz）、4~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能
標配2個以太網口、1個232口、1個485口
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器 混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器 混合輸出 | |||
NPN型 | - | XDME-30T4-E | - | - | XDME-30T4-C | - | 16點 | 14點 |
- | XDME-60T4-E | - | - | - | - | 36點 | 24點 | |
- | XDME-60T10-E | - | - | - | - | 36點 | 24點 | |
注意：PNP型PLC可定制。
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
USB口 | 無 |
PORT1口 | RS232，連接上位機、人機界面編程或調試 |
PORT2口 | RS485，連接智能儀表、變頻器等 |
以太網口 | RJ45*2，連接上位機、監控，與局域網內的其他設備通訊 |

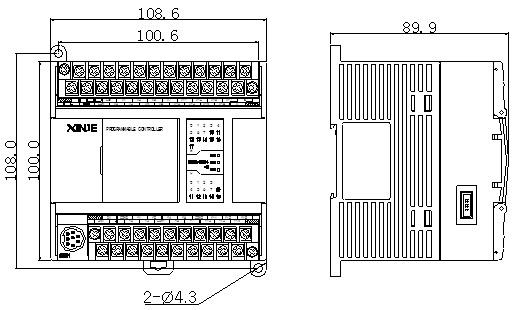

安裝 | 可用M3的螺絲固定或直接安裝在的導軌上 |
接地（FG） | 第三種接地（不可與強電系統公共接地） |
性能規格
項目 | 規 格 | ||
程序執行方式 | 循環掃描方式 | ||
編程方式 | 指令、梯形圖并用 | ||
處理速度 | 0.01~0.03us | ||
停電保持 | 使用FlashROM及鋰電池（3V紐扣電池） | ||
用戶程序容量※1 | 1MB | ||
I/O 點數 ※2 | 總點數 | 30點 | 60點 |
輸入點數 | 16點X0~X17 | 36點X0~X43 | |
輸出點數 | 14點Y0~Y15 | 24點Y0~Y27 | |
內部線圈（X）※3 | 1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||
內部線圈（Y）※4 | 1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||
內部線圈 （M、HM） | 87000點 | M0~M69999【HM0~HM11999】 | |
特殊用※6 SM0~SM4999 | |||
流程（S） | 9000點 | S0~S7999【HS0~HS999】 | |
定時器（T） | 點數 | 7000點 | T0~T4999【HT0~HT1999】 |
規格 | 100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 | ||
計數器（C） | 點數 | 7000點 | C0~C4999【HC0~HC1999】 |
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||
數據寄存器（D） | 100000字 | D0~D69999※7【HD0~HD24999】 | |
特殊用※6 SD0~SD4999 | |||
FlashROM寄存器 （FD） | 14192字 | FD0~FD8191 | |
特殊用※6 SFD0~SFD5999 | |||
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | ||
口令保護 | 6位長度ASCII | ||
